Flat Prestressed Multi Strand Anchorage Block Anchor Head Wedge 1860Mpa

Flat Prestressed Multi Strand Anchorage Block Anchor Head Wedge 1860Mpa

Plano de fixação de blocos de ancoragem de múltiplos filamentos pré-expressos

Descrição

As âncoras planas são usadas principalmente para pretensão transversal do convés da ponte, laje oca e vigas de caixa baixas, com as quais a distribuição de tensão é mais uniforme e razoável,reduzindo ainda mais a espessura da estrutura fina.

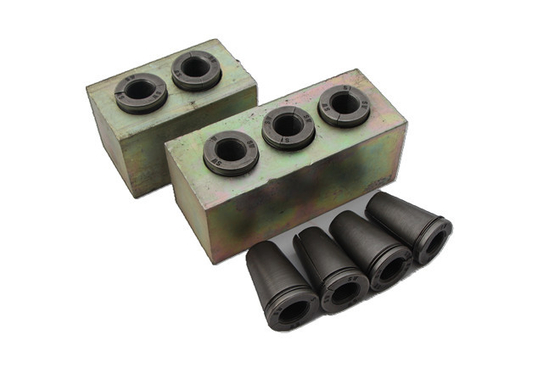

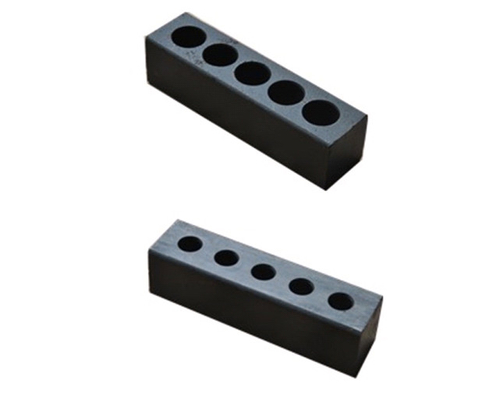

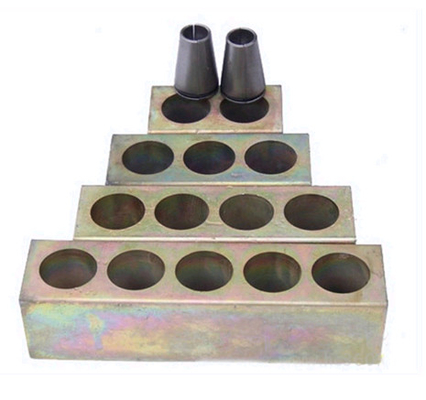

BM Flat Anchor consiste em cabeça de âncora, placa de rolamento, cunha de âncora, reforço em espiral, dutos ondulados de plástico ou metal, fios de PC.



Consistem em:BM Ancoras planas



Aplicação de blocos de fixação planos de múltiplos filamentos pré-expressos

1Os sistemas de fixação de postes de fixação de cunhas de concreto pré-enstressados podem ser utilizados de forma eficiente em todas as aplicações de obras de construção e engenharia civil.

2Os sistemas de ancoragem de concreto são comumente utilizados na construção de pontes, bem como em outras estruturas de engenharia civil, como Silo, tanque de água, etc.

3Os filamentos são agarrados individualmente numa unidade de cabeça de âncora e transmitem a sua força de pré-tensão por meio de uma unidade de fundição de placas de âncora do tipo M.

4Para cada tamanho de âncora, um reforço espiral especial é fornecido na fundição da placa de âncora para dar um reforço de fenda adequado para as tensões de ruptura desenvolvidas na zona de ancoragem.

5Os filamentos do tendão são tensos simultaneamente por meio de um gancho de tensão multifilamentos de capacidade de 1.100 KN a 5.000 KN.No caso de uma unidade de tendão de pequeno tamanho, como o tipo M405, os filamentos também podem ser tensos individualmente por meio de um jack mono.

6Para assegurar a protecção contra a corrosão e para dar uma resistência de ligação adequada, os tendões são preenchidos com uma mistura de colagem de cimento adequada após o estresse completo dos fios.
